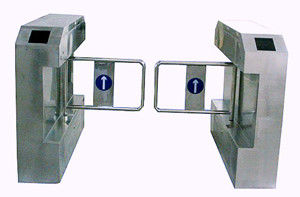

बॉयोमीट्रिक स्वचालित सिस्टम टर्नस्टाइल

एलईडी दिशा सूचक के साथ टिकाऊ स्वचालित सिस्टम टर्नस्टाइल बायोमेट्रिक

विशेष विवरण:

पाठक:


2.1. 2.1। Frequency:13.56KHz आवृत्ति: 13.56KHz
DIM: लंबाई 85.6mm × Width53.98mm × मोटाई 1.8 मिमी
सामग्री: हार्ड शैल = ABS ； कवर पन्नी = पीवीसी
रंग: सफेद, काले, ग्रे, नीले, पीले

बिजली की आवश्यकता: 100mA पर 5-16VDC, एक रैखिक नियामक की सिफारिश की जाती है

इंटरफ़ेस: वीगैंड

रीडर रेंज: 5 - 10 सेमी

फ्रीक्वेंसी: 122-128KHz

ऑपरेशन तापमान: -30 C से +60 C

ऑपरेशनग आर्द्रता: 5% -95% सापेक्ष आर्द्रता गैर संघनक

ऑडियो / विज़ुअल इंडिकेशन: ग्रीन और रेड और बजर सिग्नल आउटपुट

प्रतिक्रिया समय: 0.2 सेकंड से कम

केबल की लंबाई: 250 मिमी

वजन: 60 ग्रा

2.2. 2.2। Wiring : तारों:

लाल: बिजली 5-16 वी

काला: पावर ग्राउंड

ग्रीन: Wiegand उत्पादन D0

सफेद: Wiegand उत्पादन D1

ब्राउन: ग्रीन एलईडी नियंत्रण

नीला: बजर नियंत्रण

पीला: पकड़ो

एलईडी / बजर समारोह विवरण:

LED function: The LED color is normally in RED. एलईडी फ़ंक्शन: लाल रंग में एलईडी रंग सामान्य रूप से होता है। It starts with 2 green flashes on power up the reader and remains RED. यह रीडर अप पावर पर 2 हरी चमक के साथ शुरू होता है और लाल रहता है। When a RFID proximity card is present to the reader, The LED will momentary flash green,this indicates that the card was read properly by the reader. जब एक आरएफआईडी निकटता कार्ड पाठक के लिए मौजूद होता है, तो एलईडी क्षणिक फ़्लैश हरा होगा, यह इंगित करता है कि कार्ड पाठक द्वारा ठीक से पढ़ा गया था। When the LED control signal is active, the LED changes to green. जब एलईडी नियंत्रण संकेत सक्रिय होता है, तो एलईडी हरे रंग में बदल जाता है।

Beeper Function: Power up the reader, the beeper will active 2 times. बीपर फंक्शन: पॉवर अप रीडर, बीपर 2 बार सक्रिय होगा। When a RFID proximity card is present to the reader, a short beep will be emitter. जब एक आरएफआईडी निकटता कार्ड पाठक के लिए मौजूद होता है, तो एक छोटी बीप उत्सर्जक होगी। This indicates that the card was read properly by the reader. यह इंगित करता है कि पाठक द्वारा कार्ड को ठीक से पढ़ा गया था। When the Buzzer control signal is active, the buzzer will sound till buzzer control line is released जब बजर नियंत्रण संकेत सक्रिय होता है, तो बजर तब तक आवाज करेगा जब तक बजर नियंत्रण रेखा जारी न हो जाए

होल्ड फ़ंक्शन: जब यह लाइन मुखर हो जाती है, (HOST द्वारा कम की जाती है) तो रीडर एक कार्ड रीड (बाद में पढने को अनदेखा) करेगा जब तक कि लाइन रिलीज़ न हो जाए। (उच्च या खुली)
